失蜡铸造的核心原理与蜡模制作
失蜡铸造，又称熔模铸造，是一种利用易熔材料制作模型，再通过包裹耐火材料形成铸型，加热熔化并排出模型进行金属液浇铸的工艺。其核心在于“失”去蜡模，从而在铸型内部留下与蜡模形状完全一致的空腔。这一技法最早可追溯至公元前3000年左右的美索不达米亚文明，并在古印度和中国商周时期的青铜器制作中达到巅峰。现代工艺美术与珠宝制作中，它依然是实现复杂几何结构和高精度细节的主流手段。
蜡模的制作是整个流程的起点，直接决定了最终成品的形态精度。工匠通常使用专用铸造蜡块，通过雕刻刀、锉刀或激光打印技术塑造出基础形态。对于镂空与浮雕训练，蜡材的软度和延展性至关重要。优质铸造蜡在室温下保持一定硬度以便雕刻，受热后迅速软化便于修整。制作时需严格控制蜡模厚度，过薄易在后续包蜡或焙烧中破裂，过厚则会导致金属液填充不均或产生气孔。蜡模表面需保持绝对清洁，无油污和指纹，以确保耐火涂料能均匀附着。
耐火材料包浆与铸型制备
包浆是构建铸型的关键步骤，要求耐火材料能紧密贴合蜡模表面，同时具备足够的强度和透气性。传统工艺中常采用氧化镁、二氧化硅粉与水玻璃或专用粘合剂混合制成浆料。现代训练中，为提高效率与精度，常使用真空包浆机或高压喷涂设备，使浆料能深入复杂镂空部位。包浆需分层涂抹，每层干燥后方可进行下一层，以避免内部残留湿气导致焙烧时炸裂。对于高难度镂空结构，需特别注意浆料流动性，确保无死角填充。

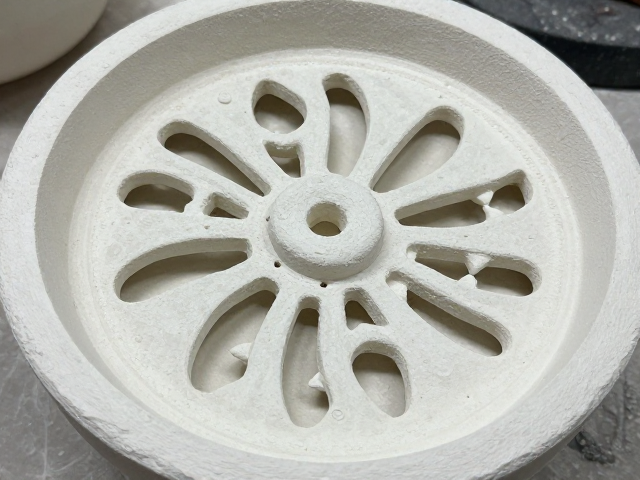

铸型的焙烧是去除蜡模并硬化铸型的过程。将包好浆料的模头放入焙烧炉，遵循升温曲线缓慢加热。初始低温阶段（约200-400摄氏度）用于熔化并排出蜡料，此阶段需保持足够时间，确保蜡料完全挥发，否则残留蜡质会在高温下碳化，导致铸件表面产生气孔或黑斑。随后逐步升温至800-1000摄氏度，使耐火材料完全烧结硬化，形成稳定的型腔。焙烧后的铸型需趁热浇铸，以避免温度骤降导致型壁开裂或金属液冷却过快产生冷隔。
金属浇铸与凝固控制
浇铸是将熔融金属注入铸型的环节，金属的选择与温度控制直接影响成品质量。常用金属包括纯金、纯银、铜合金等，不同金属具有不同的熔点与流动性。例如，银的熔点约为961摄氏度，浇铸温度通常控制在1000-1100摄氏度之间。浇铸时需确保金属液处于最佳流动性状态，避免温度过低导致填充不全，或温度过高导致金属氧化严重。对于镂空结构，金属液的流速和压力需经过精确计算，通常采用离心浇铸或真空吸铸法，以克服重力影响，确保金属液能顺利进入细微镂空部位。
凝固过程决定了铸件的微观结构和表面质量。金属液在型腔内冷却凝固时，体积会发生收缩，需设置合理的冒口或补缩系统以减少缩孔。对于精细浮雕，凝固速率过快可能导致表面粗糙或细节模糊。因此，铸型温度与金属液温度的匹配至关重要。浇铸后，铸件需在铸型内自然冷却至室温，不可强行加速冷却，以免因热应力导致铸型或铸件开裂。冷却完成后，需小心敲击去除外层耐火材料，露出初步成型的金属铸件。
镂空结构的清理与修整
去除铸型后，铸件表面覆盖着一层耐火材料残留，需通过切割、打磨和化学清洗进行清理。对于镂空结构，内部残留的耐火材料极难通过常规打磨去除，常需借助超声波清洗机或高压水枪进行深度清洁。若残留物未完全清除，会影响后续抛光效果，甚至导致镂空部位堵塞。清理过程中需使用专用工具，如细长的竹签或塑料棒，小心剔除缝隙中的杂质，避免损伤金属表面。对于复杂镂空，可采用酸洗或电解清洗法，去除表面氧化层及顽固污渍，但需严格控制酸碱浓度与时间，防止金属基体受损。
修整是提升铸件外观质量的关键步骤。使用不同目数的砂纸、锉刀或旋转打磨头，对铸件表面的浇口、飞边及瑕疵进行修整。镂空部位的边缘易因浇铸产生毛刺，需用细锉刀小心修整，保持线条流畅。浮雕部分的立体感需通过打磨凸显层次，注意保留原始雕刻的肌理，避免过度打磨导致细节丢失。修整过程中需不断检查铸件完整性，特别是薄壁镂空处，防止因受力过大导致变形或断裂。修整后的铸件应表面光洁，无划痕、凹坑及残留物，为后续抛光奠定基础。
表面抛光与最终成型
抛光旨在消除打磨痕迹，提升铸件表面光泽度与平滑度。传统抛光使用牛皮轮配合抛光膏（如红铁粉、氧化铝等），通过机械摩擦去除微观不平。对于高浮雕或复杂曲面，需选用不同形状和大小的抛光轮，确保每个面都能均匀受力。抛光过程中需保持力度均匀，避免局部过热导致金属变色或变形。镂空部位的抛光难度较高，常需使用小型旋转刷或超声波抛光机处理死角。抛光效果直接影响成品的视觉质感，需反复检查，确保无砂纸痕、抛光轮印及暗斑。
最终成型包括焊装、镶嵌或表面处理等步骤。若铸件由多部分组成，需通过焊接技术组装，焊接点需打磨至与主体无缝衔接。对于镶嵌工艺，需精确计算宝石或装饰件的位置与尺寸，确保牢固且美观。表面处理可选用做旧、拉丝、喷砂等工艺，以呈现不同的艺术效果。例如，仿古银饰常通过化学氧化处理形成黑色氧化层，再经局部打磨露出金属本色，突出浮雕层次。最终成品需经过严格的质量检查，确认结构稳固、表面无瑕、细节清晰，方可视为完成。
