套戴式珐琅面手镯的损伤形态与初步评估

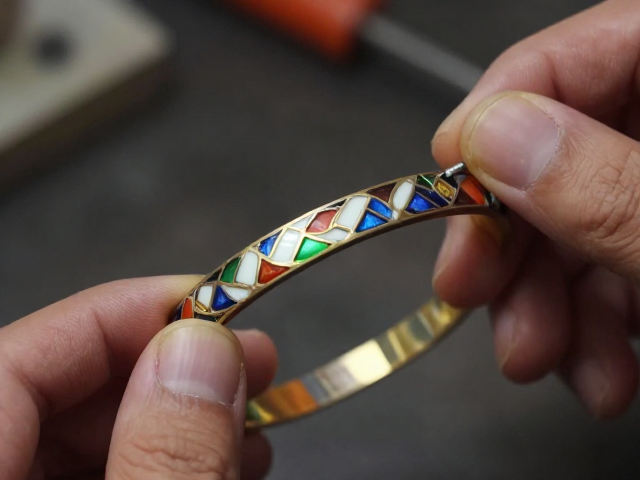

套戴式手镯因无开口设计，日常佩戴中极易在磕碰或受力不均时出现珐琅面崩裂、脱落或金属胎体变形。珐琅工艺由金属胎体与矿物釉料经高温烧制而成，两者热膨胀系数存在差异，导致其本质脆性较高。面对此类高价值珠宝，首要步骤并非立即动手，而是对损伤程度进行客观评估。若仅表面有细微划痕或釉面轻微失光，通常可通过抛光或补釉处理；若出现贯穿性裂纹、大面积釉面剥落或金属胎体断裂，则需进入更复杂的修复流程，此时强行佩戴或简易粘合往往会导致损伤扩大，甚至造成不可逆的结构损坏。
评估过程中需仔细检查金属胎体的完整性，特别是手镯闭合处的焊接点或铆接部位。套戴式结构缺乏活动关节，应力集中点往往位于管壁最薄处或装饰连接处。观察珐琅层与金属基底结合部是否有发黑、氧化或空鼓现象，这有助于判断内部是否存在隐性裂纹。对于价值较高的古董或名家作品，建议先记录损伤细节，保留原始状态照片，以便后续专业机构提供比对依据，同时避免因误判损伤等级而采取不当措施导致二次伤害。
专业修复中的金属胎体整形与固定

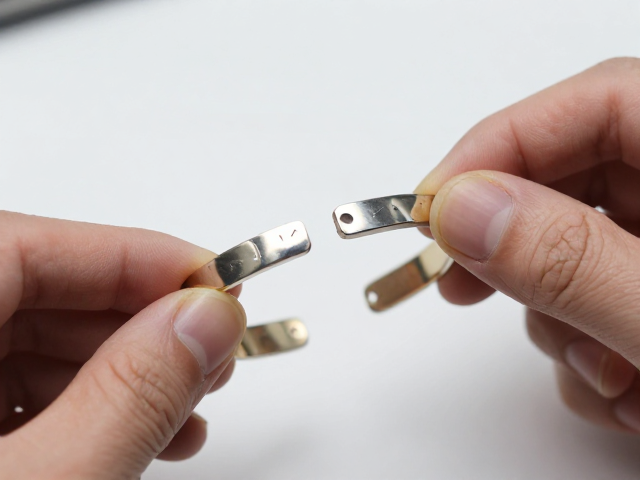

金属胎体的修复是珐琅手镯恢复结构完整的基础。针对轻微变形，可使用专用软质夹具配合无酸棉垫进行缓慢施压整形，操作时需佩戴放大镜，确保受力均匀，避免局部过猛导致釉面再次崩裂。若胎体出现断裂，需采用微型激光焊接或高精度微弧焊接技术进行接驳。传统火焰焊接因温度控制难度大，易导致周围珐琅受热变色或脱落，现已较少用于精细修复。焊接后需清理焊渣，使用细砂纸逐级打磨焊接点，直至与周围金属表面平滑过渡，确保无凸起或毛刺，为后续珐琅填充提供平整基底。
在胎体固定完成后，需处理珐琅层与金属基底的结合面。若原有釉面松动，需小心剔除游离的碎片，并使用超声波清洗机去除缝隙内的油污与灰尘。对于大面积脱落区域，需重新制备同色系珐琅釉料。现代修复中常使用天然矿物釉粉与粘合剂混合，严格模拟原始烧制温度曲线。填充时需使用细针或微型刮刀分层填入，每层厚度控制在0.5-1毫米左右，确保釉料完全填充凹陷处且无气泡残留。填充边缘需与原始珐琅面自然衔接，避免出现明显的色差或阶梯状痕迹，这是保证修复后视觉效果自然的关键步骤。
珐琅面修补与高温烧制控制
珐琅面的修补核心在于颜色与光泽的还原。由于珐琅釉料在高温下会发生复杂的物理化学变化，不同品牌、批次甚至烧制时间都会导致颜色差异。修复者需通过光谱分析或目视比对，调配出与原品高度一致的釉料。对于多色珐琅手镯，需先绘制精确的分色草图，再依次填入不同颜色的釉料。填色过程中需使用透明胶带或耐高温纸遮盖不需要填充的区域，防止釉料溢出污染邻近色块。对于细微裂纹的修补，可采用“金缮”理念中的嵌金线工艺，用金属丝嵌入裂纹处，再覆盖透明釉料，既加固了结构，又形成独特的装饰效果，但这需严格遵循原始设计风格，避免破坏整体美感。
烧制过程是决定修复成败的最关键环节。套戴式手镯体积较大，受热不均极易导致变形或釉面起泡。需使用专用马弗炉或小型窑炉，设置精确的温度曲线。升温阶段需缓慢进行，让釉料中的水分和挥发物充分排出，防止爆裂。烧制温度通常控制在750-850摄氏度之间，具体数值依据釉料配方调整。烧制时间从几分钟到十几分钟不等，需密切观察釉面流动状态和颜色变化。出炉后需自然冷却，严禁快速降温，以免因热应力导致新补珐琅层开裂。冷却过程中需检查是否有缩釉、针孔或变色现象，如有瑕疵需重新打磨后再次填补烧制，直至表面平整光滑、色泽均匀。
后期打磨抛光与日常佩戴注意事项
烧制完成后的珐琅表面通常粗糙不平，需进行精细的打磨与抛光。使用不同目数的金刚石磨头或研磨膏，由粗到细逐级打磨。初期去除凸起部分，后期追求镜面效果。打磨时需保持手部稳定，避免局部过热导致珐琅层再次受损。对于高光区域，可使用皮革轮配合抛光蜡进行处理，使表面光泽度与原品一致。抛光完成后，需用酒精或专用清洁剂彻底清除残留粉末，检查整体效果。若发现细微色差或瑕疵，可进行局部微调。整个修复过程需严格记录每一步骤，以便日后维护参考。
修复后的套戴式手镯在佩戴时需格外小心。避免接触硬物、化学品及高温环境，以防珐琅层再次受损。清洁时建议使用软毛刷和中性洗涤剂，轻轻擦拭后用清水冲洗，再用软布擦干。长期存放时，应单独放置在柔软的首饰盒中，避免与其他珠宝摩擦。定期检查手镯是否有松动、变色或裂纹扩展迹象，一旦发现异常，应立即停止佩戴并送修。套戴式手镯因结构限制，无法像开口手镯那样通过调整尺寸来缓解应力，因此日常佩戴中的磕碰防护尤为重要。保持谨慎的使用习惯，能最大程度延长修复后手镯的使用寿命，使其保持最佳状态。
