恒温恒湿环境的核心参数设定

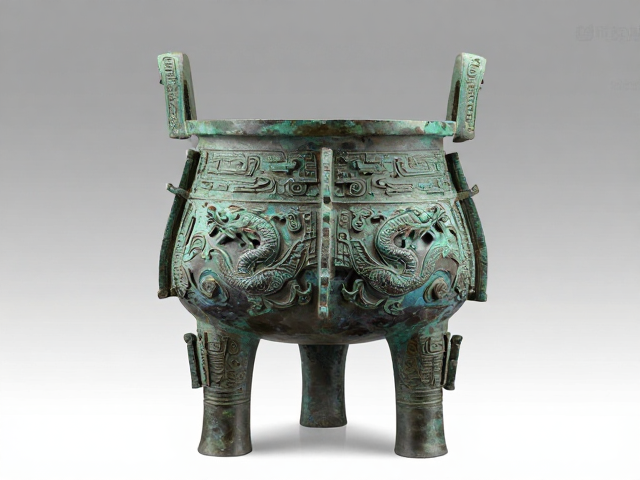

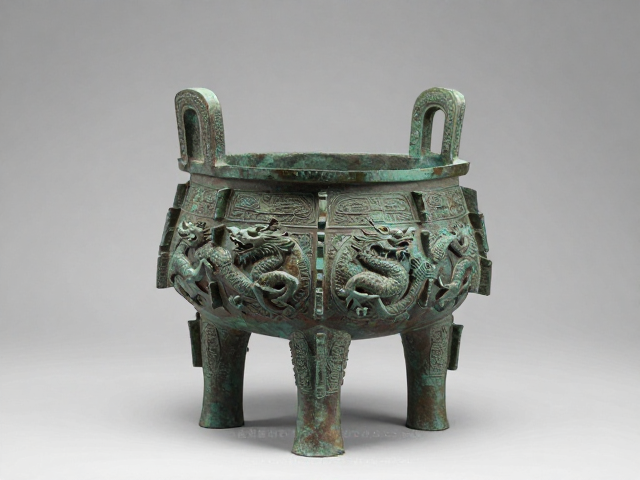

曾国蟠螭龙纹青铜器的材质特性决定了其对微环境的极高敏感度，铜锡铅合金在长期暴露下极易发生氯化物锈病，即“青铜病”，因此环境控制必须严格遵循文物保存的科学标准。相对湿度应恒定维持在45%至55%之间，这一区间能有效抑制电化学腐蚀反应的速率，同时避免因空气过于干燥导致有机附着物（如丝织品残留或土壤有机质）的脆裂脱落。温度控制则需锁定在20℃±2℃的范围内，温度的剧烈波动会导致文物内部应力变化，进而引发微裂纹或加速金属基体的老化过程。
环境数据的采集与监控需依赖高精度传感器，而非简易的生活化温湿度计。专业库房或展陈空间应部署经过计量认证的数据记录仪，采样频率建议设置为每小时至少一次，以确保能捕捉到夜间或节假日等时段可能出现的环境波动。数据存储需具备至少十年的追溯能力，以便在出现异常锈蚀或保存状况变化时，能够结合历史环境数据进行成因分析。这种基于大数据的精细化管理，是维持曾国蟠螭龙纹青铜器表面状态稳定的基础前提。
物理隔离与防腐蚀介质管理
青铜器本体的直接接触材料必须经过严密的化学惰性测试，严禁使用含硫、氯或酸性物质的包装材料。接触层首选无酸纸、特制聚酯薄膜（Mylar）或经过认证的微囊化氧化铝粉末作为隔离介质。对于纹饰复杂、凹凸不平的蟠螭龙纹区域，需特别注意填充材料的贴合度，避免硬质材料嵌入纹饰缝隙造成物理损伤。所有接触介质必须通过老化测试，确保不会释放出游离氧或挥发性有机化合物（VOCs），这些物质会与青铜器表面的铜锈层发生不可逆的化学反应。
空气过滤系统需配备高效微粒空气过滤器（HEPA）及活性炭吸附层，以去除空气中的粉尘颗粒及二氧化硫、氮氧化物等酸性气体。粉尘不仅掩盖纹饰细节，其附着的盐类物质在湿度变化时会形成局部电解质溶液，诱发点蚀。定期更换过滤芯体并监测压差，是维持空气洁净度的关键措施。此外，库房内不得放置任何可能释放酸性气体的物品，包括未经处理的木材、普通纸张或某些粘合剂，从源头上切断化学腐蚀的潜在路径。
光照控制与紫外线防护
可见光与紫外线对青铜器表面有机残留物及部分矿物附着层具有光化学降解作用，长期照射会导致颜色褪变或材质脆化。自然光中的紫外线波段应完全隔绝，人工照明需采用低热辐射、无紫外线的LED光源，且照度值应控制在50勒克斯（lux）以下。若需进行高精度纹饰观察或记录，可使用瞬时强光照明，但单次暴露时间不得超过规定的安全阈值，并需配备紫外线过滤镜片。
光照管理还需考虑热效应的影响。光源产生的红外辐射会局部提升文物表面温度，破坏恒温环境的稳定性。因此，灯具应设置隔热罩，并保持与文物本体的安全距离，确保文物表面的温升不超过环境温度1℃。在展陈或存储空间中，应设置遮光帘或百叶窗，彻底阻断非受控的自然光进入。对于长期不互动的存储区域，可采用感应式照明，确保无人员活动时光源处于关闭状态，最大限度减少光辐射累积效应。
清洁维护与日常监测规范
青铜器的表面清洁必须由具备文物保护资质的人员操作，严禁使用常规清洁剂、超声波清洗或机械打磨等非常规手段。日常维护主要侧重于除尘，使用软毛刷或专用吸尘器配合低负压吸头，定期清理器物表面浮尘。清洁过程中需严格监控吸力大小，防止纹饰深处的脆弱附着物被剥离。任何清洁程序实施前，需对局部区域进行小样测试，评估清洁剂对原有锈层的影响，确保不改变文物的历史风貌和科学信息。
监测体系应包括定期的形貌记录与成分分析。利用高分辨率数码相机建立图像档案，每季度进行一次对比拍摄，以发现肉眼难以察觉的细微锈蚀扩展或涂层剥落。必要时，需委托专业检测机构进行X射线荧光分析（XRF）或拉曼光谱检测，定量分析表面锈层的元素组成变化。监测数据需形成闭环报告，一旦发现锈蚀速率异常或环境参数偏离设定范围，需立即启动应急预案，调整环境参数或采取临时干预措施，防止损害扩大。
